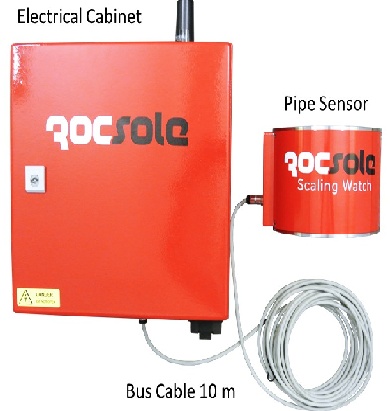

我司提供的芬兰 Rocsole 的电容层析成像系统的优势可总结如下：

1．Rocsole 的层析成像系统已被广泛应用，比如中国石油川庆钻探工程有限公司

井下作业公司， 美国 ChemTreat，芬兰 CABB （德资公司）， 美国 Nalco 纳尔科，

美国 Ashland 亚什兰，美国 Akzonobel 阿克苏诺贝尔等，并取得世界前沿的研

究成果。

2．Rocsole 的层析成像系统采用用正弦信号激励（一般为矩形信号） ，软件算法领

先，具有 200*200 的分辨率，图像质量远远高出任何其它电容层析成像系统。

3．唯有 Rocsole 的层析成像系统可以测量满水到满气整个过程，因为采取双模态

测量系统，以是否导电为分界点，来选择电极上应用到不同材料的部件。

4．Rocsole 可提供以太网连接功能，以便操作人员可在远离现场的中心控制室操

作运行层析成像系统。

原理——ECT成像

1.向每个电极加激励电压，测量电容值；

2.通过统计反演的介电常数成像；

3.过程的可视化图像；

4.计算图像的趋势

技术指标

测量原理: 电容层析成像(ECT)

电极数量: 16个/电极圈

输入电压100-240 V， 50/60Hz

激励频率: 30kHz-200kHz

激励电压: < 1V pp， adapts to the target

采集速度: 10-100 ms / frame，由电极数量决定

信噪比(SNR): >60 dB

图像重建演算法: Dynamical nonlinear filtering method

图像重建速度: 1-200 images /s，由应用和电脑处理方式决定

分辨率: 200*200

图形用户界面: 基于浏览器的图形用户界面

数据显示: 在线查看横测量数据，输入电压，趋势）
