美国Tech4imaging公司生产电容层析成像仪是多相流可视化的理想仪器，也是非接触式的多相流成像分析测量系统。使用电容层析成像技术(ECT系统)，电容层析成像仪广泛用于流化床，燃烧，气力输送，油气输送研究等二相流测量。并具有如下测量功能：

多相流成像（液/液，固/液流体成像）；

多相流测速，可对流场内任意区域任何点测速；

研究流体结构

测量分散相流速，作为时间和空间函数

测量位移结构体积

美国电容层析成像仪由电容测量单元，实时数据采集和图像重建软件，多相流分析软件组成。

标准产品提供12个电极，提供高达50~200帧/秒的测量能力。

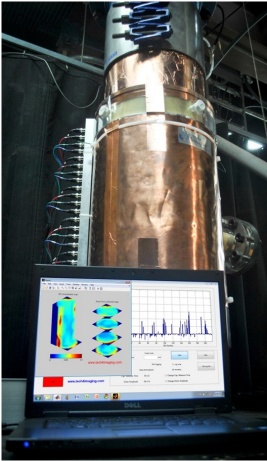

电容层析成像系统组成

电容层析成像数据采集单元：测量传感器对片之间的电容，用于监测多相流图像，具有高达1飞法拉（10^-12法拉）的超高测量分辨率。

电容传感器：电容传感器具有多种形状和大小，方便监测多种类型的二相流，可直接植入到隔离层中用于燃烧或能量测量。

重建软件：可提供3D相浓度构建，给出形象的浓度分布。

电容层析成像仪，ECT系统应用

能源领域：能源领域频繁涉及到多相流和多相流反应器，比如煤炭气化，燃烧室，原油精炼，管道输送等。这些多相流需要一种多维度测量技术，能够实时给出流体的动态过程的监测和物理特性。电容层析成像仪可以实时成像，灵活布局传感器，非接触式测量，非常适合上述应用。而且电容传感器适合高温环境，从而可以进行燃烧可视化，燃烧发射控制，燃料燃烧，能量优化领域的研究。

CFD验证：电容层析成像仪可提供多相流的三维实时成像，可用于验证CFD模拟结果。

科研单位应用：电容层析成像仪可广泛用于高校和研究院所等科研机构，用于流动的可视化分析。比如，用于循环流化床，气固流化床等多种两相流分析和实验。
